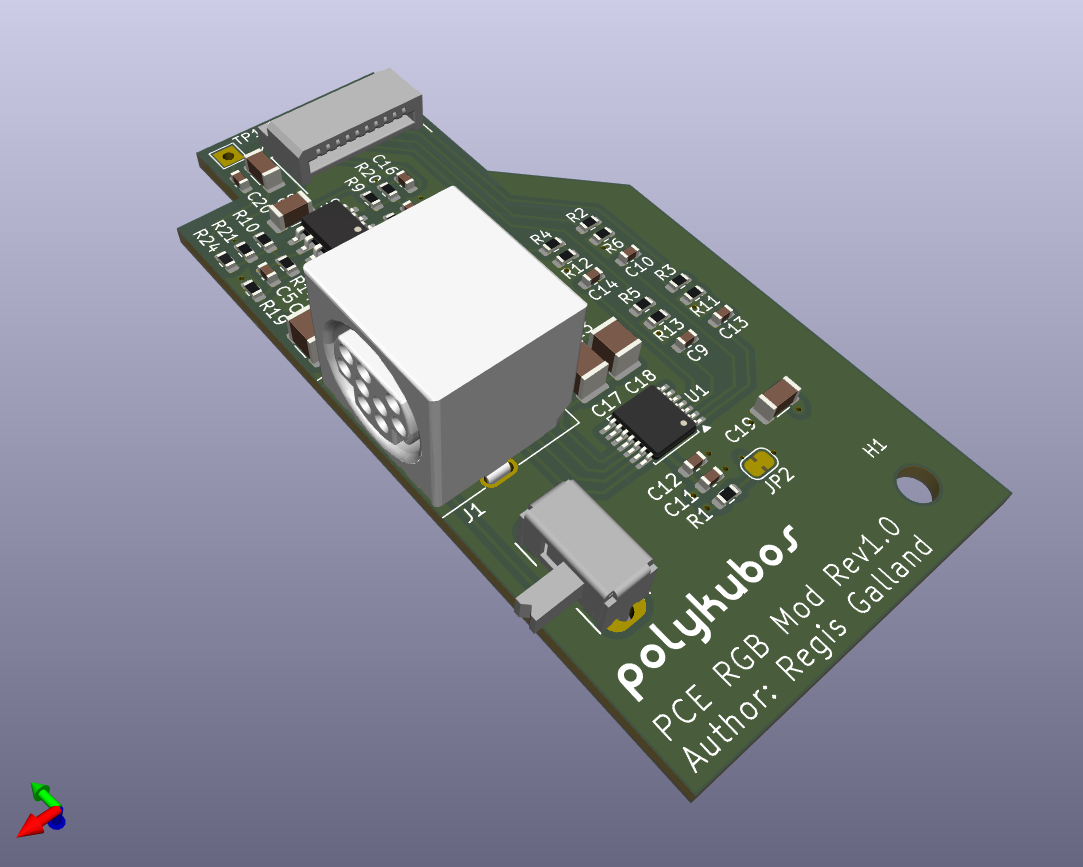

Installer le mod RGB pour PC-Engine

1. Préparation

• Débrancher complètement la console et retirer la coque supérieure.
• Travailler sur un plan de travail stable, propre et bien éclairé.
• Il est conseillé de porter un bracelet antistatique pour éviter toute décharge.
• Ouvrir la console avec un embout gamebit 4,8mm
• Identifier le module RF, reconnaissable à son boîtier métallique situé à l’arrière de la carte mère.

2. Chauffe du fer à souder

• Régler la température du fer à souder entre 350 et 370 °C.
• Préparer une tresse à dessouder de bonne qualité ainsi qu’un peu de flux (facultatif, mais recommandé pour améliorer l’absorption de l’étain).

3. Dessoudage du module

• Poser la tresse à dessouder sur chaque point de soudure des pattes du module, puis appliquer la panne du fer à souder par-dessus.
• Laisser la tresse absorber l’étain jusqu’à ce que le point de soudure soit propre.
• Ne jamais exercer de traction sur le module RF. Si une patte résiste, c’est qu’il reste encore de l’étain ; répéter l’opération calmement.
• Travailler point par point, sans précipitation : les pistes de la PC-Engine sont fines et peuvent se décoller facilement.

4. Retrait du module

• Une fois toutes les soudures correctement nettoyées, le module RF doit pouvoir être retiré délicatement, sans appliquer de force.
• Si nécessaire, une légère aide à l’aide d’une pince fine peut être envisagée, toujours sans forcer.

5. Nettoyage

• Nettoyer les zones de soudure avec un peu d’alcool isopropylique afin d’éliminer les résidus de flux.
• Vérifier soigneusement, à l’aide d’une loupe si possible, que les pistes et pastilles de la carte mère sont intactes.

Le flexible permet d’établir une liaison entre la carte mère et le module RGB + Son.

1. Préparation du matériel

• Utiliser un fer à souder à panne fine, réglé entre 330 et 350 °C.
• Préparer de la soudure de petit diamètre (0,3 à 0,5 mm), du flux de soudure et une tresse à dessouder.
• Fixer la carte mère de manière stable sur le plan de travail pour éviter tout mouvement pendant la soudure.
• Repérer les deux zones de connexion sur le port d’extension :
  • Zone vidéo : 9 points de soudure.
  • Zone audio : 6 points de soudure.

2. Préparation des surfaces

• Nettoyer soigneusement les pastilles de la carte mère à l’alcool isopropylique pour éliminer toute trace de flux, d’oxydation ou d’impureté.
• Il est recommandé de retirer l’excédent d’étain présent sur les points à souder à l’aide de la tresse à dessouder.
  Cela permet d’obtenir une surface plane et propre, assurant un bon plaquage du câble flexible contre la carte mère.
• Appliquer une fine couche de flux sur les pastilles et sur les contacts du flexible.
• Pré-étamer légèrement les contacts du flexible si nécessaire, en déposant une très petite quantité d’étain sur chaque point.

3. Soudure du câble flexible

• Aligner soigneusement le câble flexible sur les pastilles correspondantes de la carte mère.
• Maintenir le flexible en place à l’aide d’un ruban adhésif thermique ou d’un support de maintien.
• Souder chaque point avec précision :
  • Poser brièvement la panne du fer à la jonction entre la pastille et le contact du flexible.
  • Appliquer une petite quantité d’étain juste suffisante pour former une liaison propre et brillante.
  • Retirer immédiatement le fer afin d’éviter toute surchauffe ou soulèvement de piste.
• Répéter l’opération pour les 9 points de la zone vidéo, puis pour les 6 points de la zone audio.

4. Contrôle et finition

• Inspecter chaque soudure : elles doivent être nettes, brillantes et exemptes de ponts entre deux points.
• Vérifier la continuité électrique à l’aide d’un multimètre.
• Nettoyer les zones de soudure avec de l’alcool isopropylique afin d’éliminer tout résidu de flux.
• S’assurer que le câble flexible est bien plaqué et ne subit aucune contrainte mécanique.

Retrier les 3 vis retenant le cicruit imprimé dans la partie superieure du boîtier: Etqpe nécessaire afin de d'installer une pièce imprimée en 3D.

Remettre la carte en place avec deux vis d'origine d'un côté. Utiliser la vis fournie de l'autre côté aui incluera aussi le module RGB.

Insérer le flexible dans le connecteur du module RGB. Attention de ne pas trop plier le flexible ce-faisant car la pièce est fragile.

Refermer le boîtier en remettant les 4 vis gamebit de 4,8mm.

Le bouton RF permet désormais de commuter entre un signal vidéo NTSC et RGB!
