Installer le Mod RGB IFU-30

Retrouvez dans cet article les instructions d'installation du Mod RGB pour l'Interface Unit (IFU-30) PC Engine.

Niveau de difficulté de l'installation :

• Moyen : L'installation nécessite de souder quelques fils

Le matériel nécessaire :

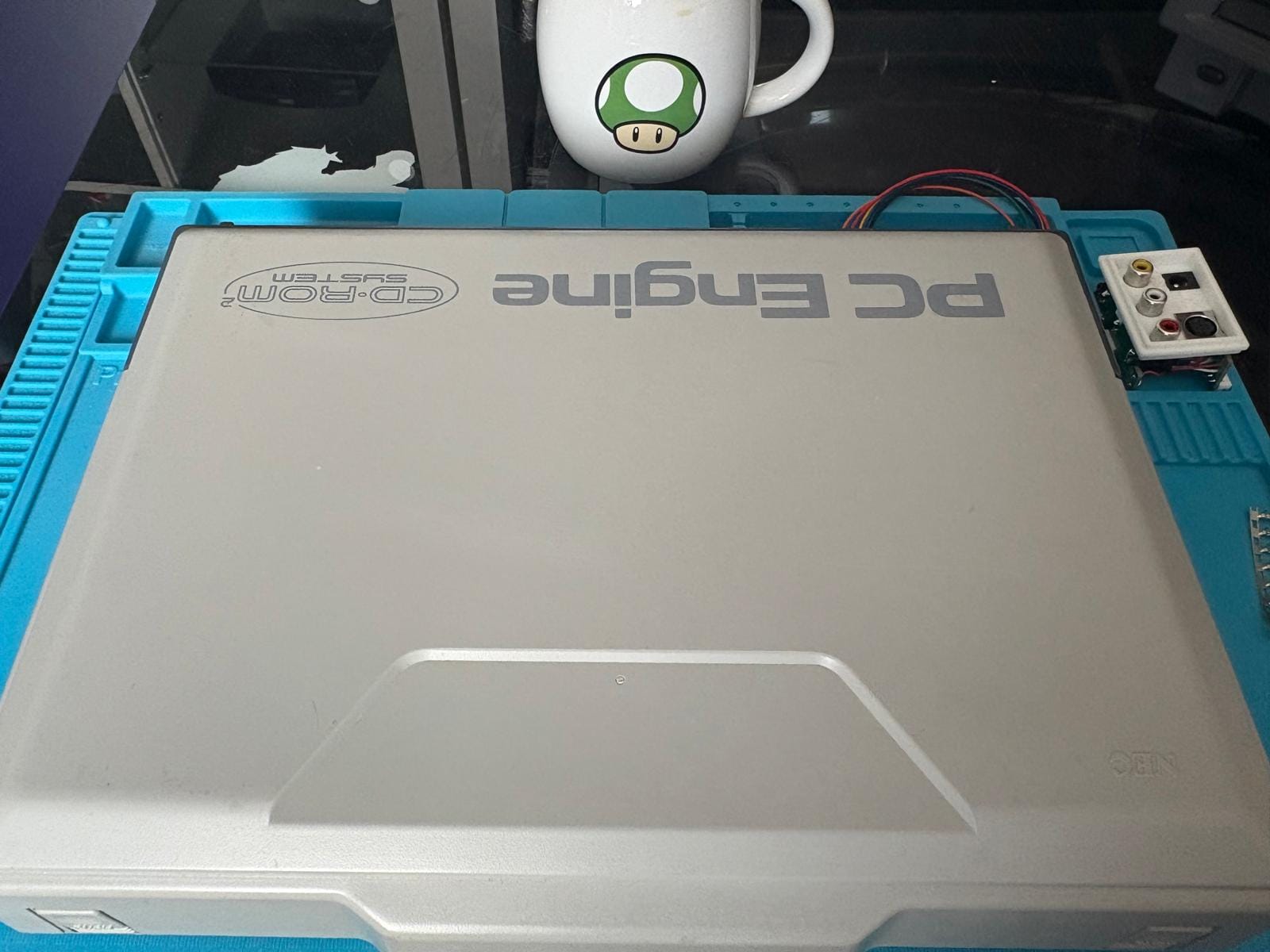

• Une interface unit IFU-30 bien sûr
• Un fer à souder et de l'étain
• Une pince à sertir (si vous n'en possédez pas, soudez simplement les fils comme réalisé dans la vidéo)
• Un tournevis Gamebit 4.5mm pour le démontage
• Un médiator ou spatule en plastique pour écarter les pièces plastiques

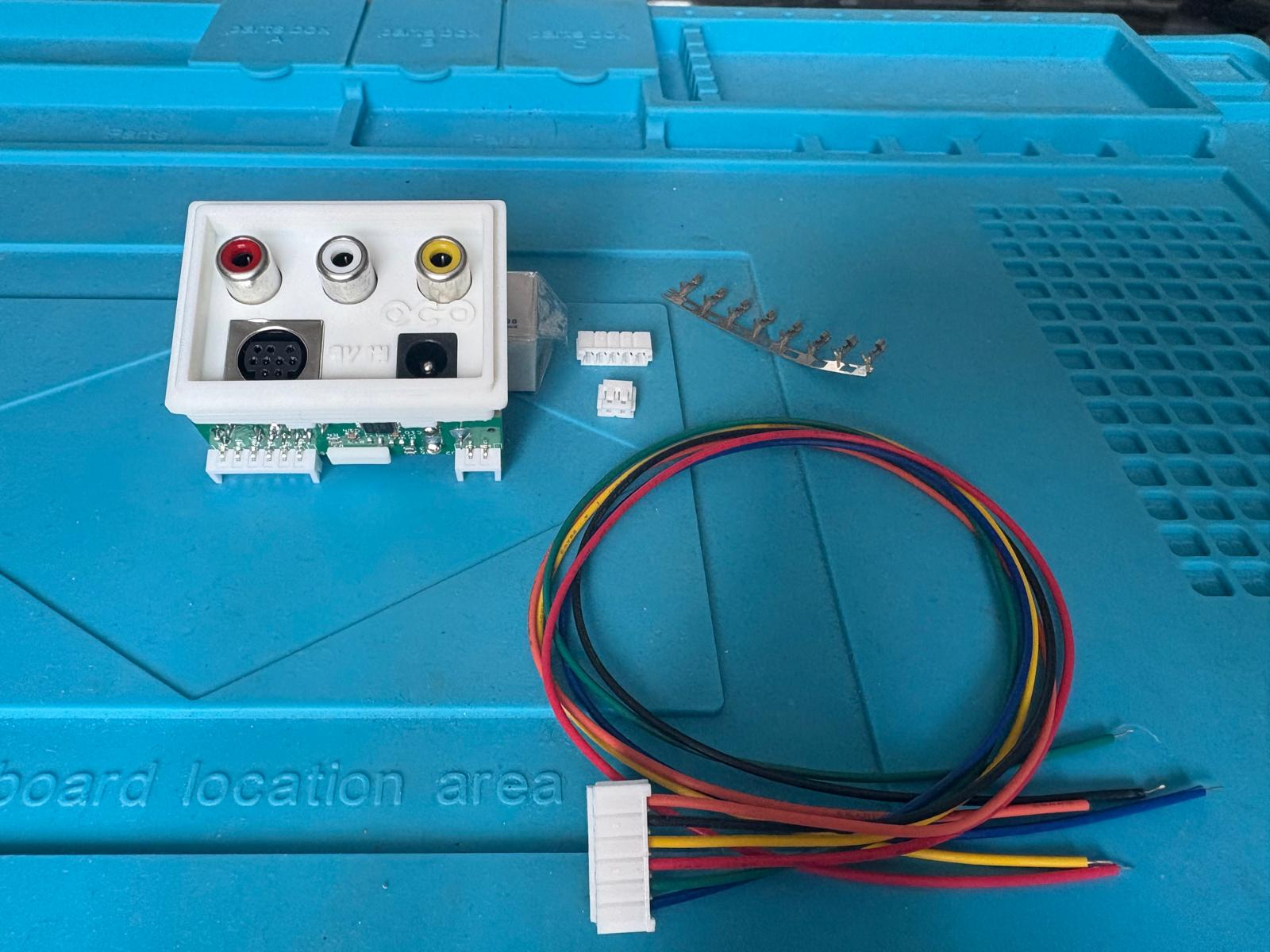

• Le kit Mod RGB Polykubos pour IFU-30 : Il comprend un câble, le module de remplacement des connectiques, 2 fiches à sertir.

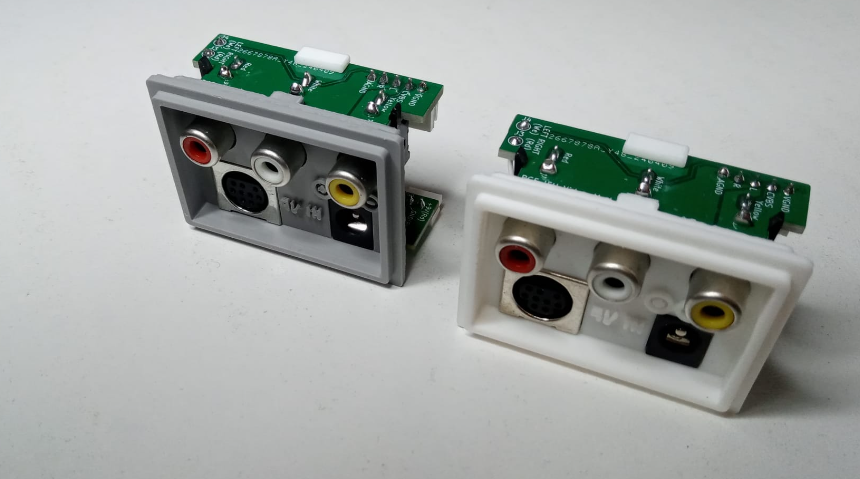

Le kit Mod RGB Polykubos pour IFU-30 existe en gris ou en blanc.

Les grandes étapes

Pour réaliser ce Mod, vous devez

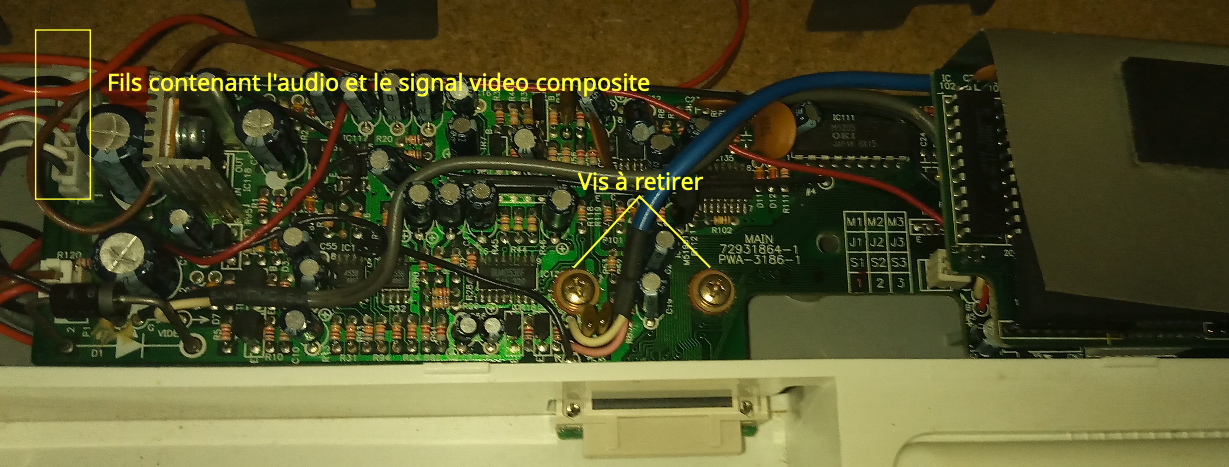

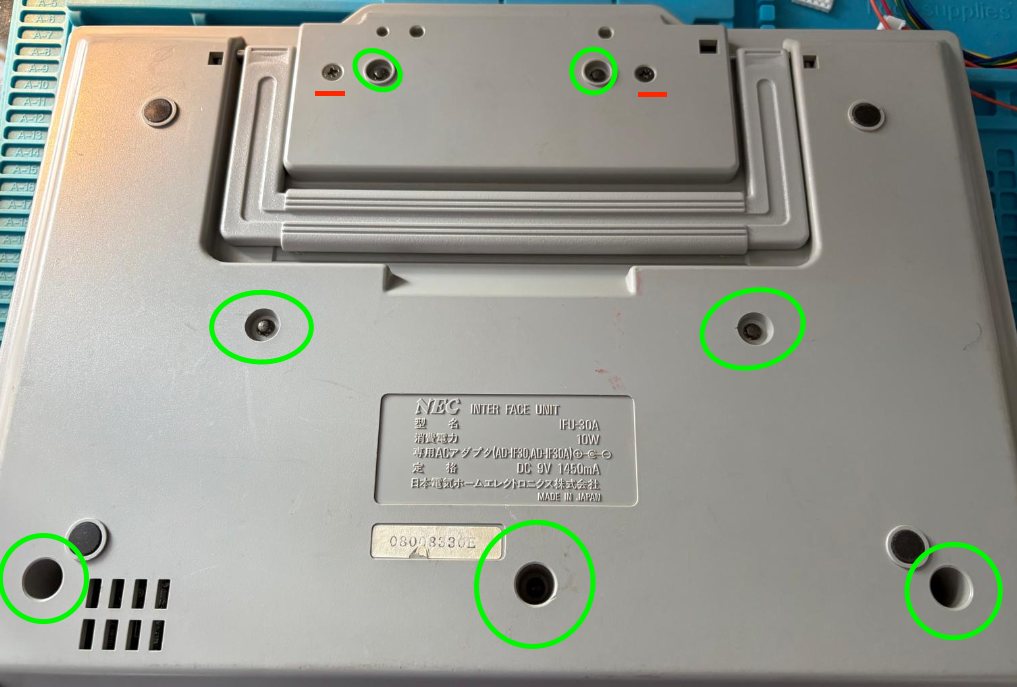

• démonter votre IFU-30 (uniquement la visserie entourée en vert)
• remplacer le module existant
• souder les connectiques correspondantes

Mieux qu'un long discours, nous vous proposons de retrouver la vidéo complète du montage réalisé par l'excellent JerichoGHZ, grand merci à lui !

---

Notes:

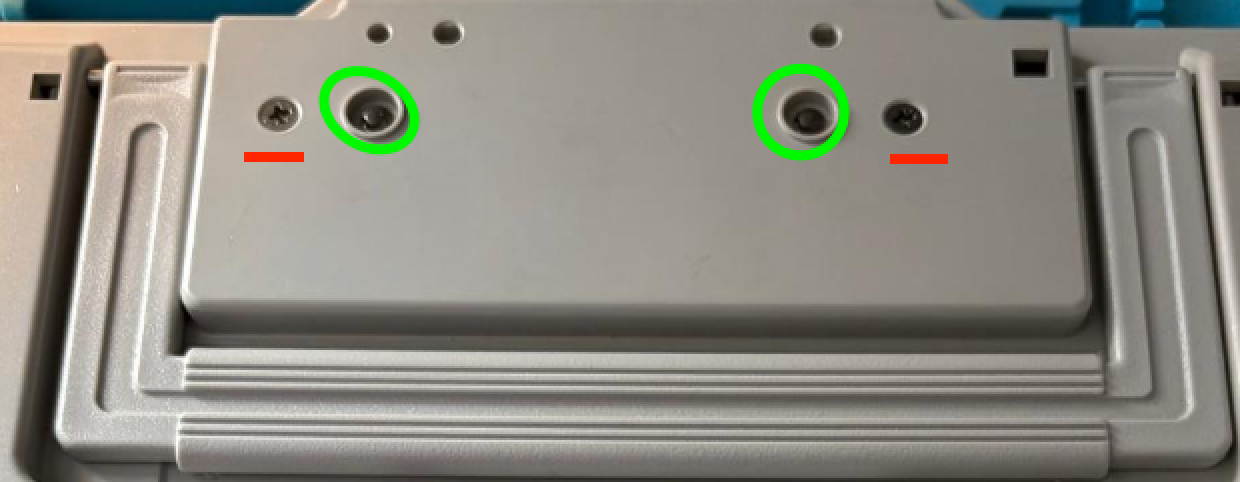

• Contrairement à ce qu'y est dit dans la vidéo, vous n'avez pas besoin de démonter les 2 vis cruciformes qui se trouvent à coté de la poignée (en rouge). Au contraire, elles fixent la réglette on/off de l'IFU et vous pouvez perdre le ressort. n'y touchez pas :)

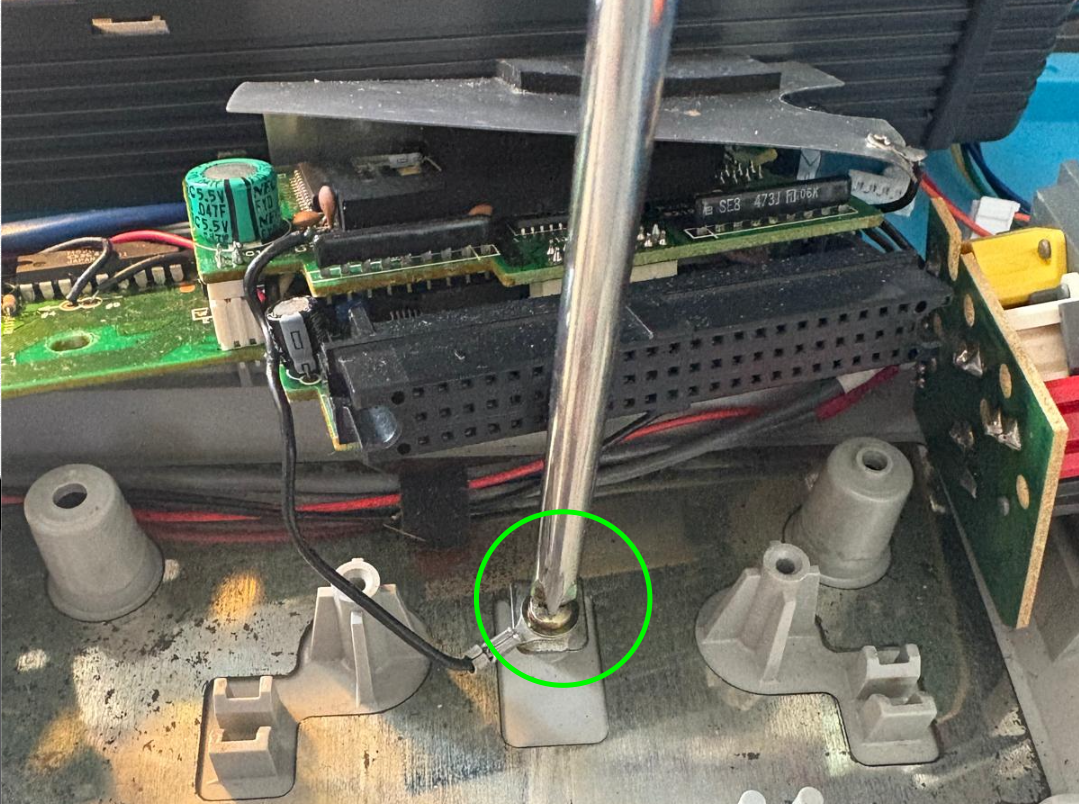

• Pensez à dévisser le fil relié au chassis

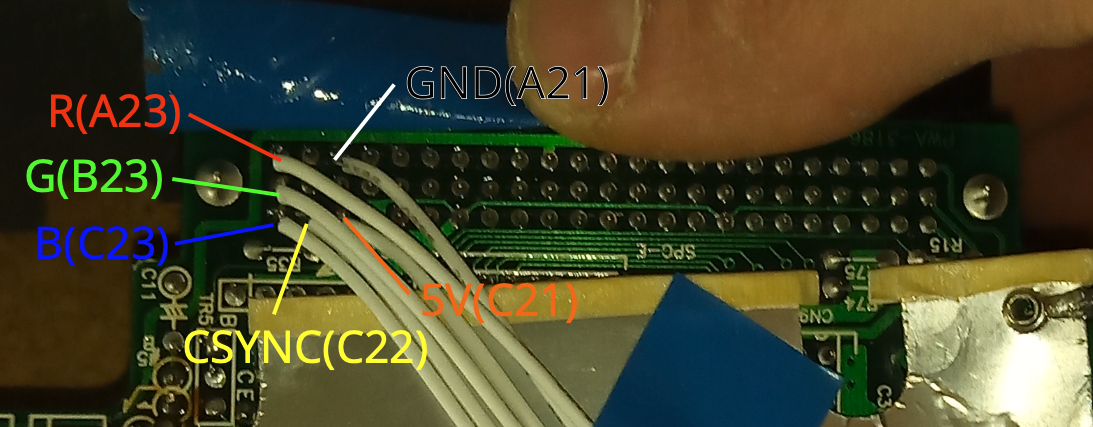

• Il manque la soudure de la masse sur une étape (GND A21), regardez attentivement le schéma ci dessus pour bien repérer les différents endroits ou souder les fils du câble fournit, y compris sa masse
• Le kit a été amélioré avec un câble équipé de couleurs différentes pour chaque fil, plus facile à repérer !
